Apakah ada masalah penyelarasan pada bantalan bola alur dalam?

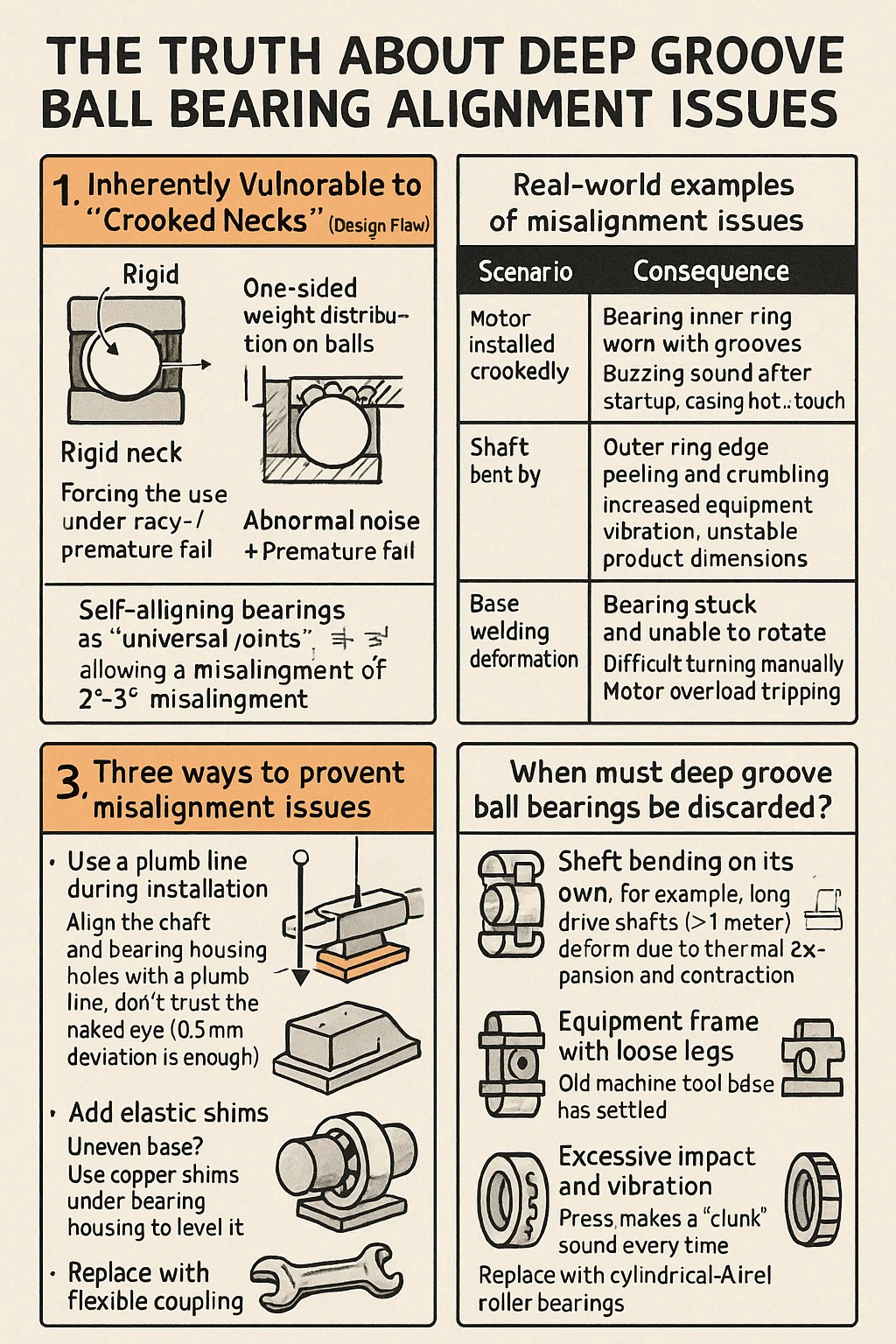

Kebenaran Tentang Bantalan Bola Alur Dalam Masalah Penyelarasan

1. Secara Inheren Rentan Terhadap "Leher Bengkok" (Kecacatan Desain)

Arena Pacuan Kuda Kaku, Leher Kaku: Jalur balap bagian dalam dan luar dari bantalan bola alur dalam adalah alur yang kaku, memaksa bola untuk berlari dalam garis lurus.
Sedikit ketidaksejajaran pada poros/lubang (misalnya, karena ketidaksejajaran selama pemasangan):
Distribusi beban satu sisi pada bola → Penyok di jalur balap → Suara tidak normal Kegagalan dini.
Perbandingan: Bantalan yang menyelaraskan diri seperti "sambungan universal", yang memungkinkan terjadinya ketidaksejajaran 2°-3°; bantalan bola dalam alur "keras kepala", gagal bahkan dengan ketidaksejajaran 0,5°.

2. Contoh nyata permasalahan misalignment:

3. Tiga cara untuk mencegah masalah misalignment:

Gunakan garis tegak lurus selama pemasangan:

Sejajarkan lubang rumah poros dan bantalan dengan garis tegak lurus; jangan percaya dengan mata telanjang (deviasi 0,5 mm cukup untuk merusak bantalan).

Tambahkan shim elastis:

Basis tidak rata? Gunakan shim tembaga di bawah rumah bantalan untuk meratakannya; jangan paksa sekrupnya.

Ganti dengan kopling fleksibel:

Poros motor dan pompa tidak sejajar? Gunakan kopling berlubang untuk menyerap getaran; jangan biarkan bantalan menanggung beban getaran yang paling berat.

4. Kapan harus bantalan bola alur dalam dibuang?

Poros bengkok dengan sendirinya: Misalnya, poros penggerak yang panjangnya (>1 meter) berubah bentuk karena pemuaian dan kontraksi termal → Ganti dengan bantalan bola yang dapat menyelaraskan sendiri.
Rangka peralatan dengan kaki longgar: Basis peralatan mesin lama telah terpasang → Ganti dengan bantalan rol bulat.
Benturan dan getaran yang berlebihan: Mesin press mengeluarkan bunyi "bunyi" setiap kali → Cincin bagian dalam dan luar bantalan tidak sejajar → Ganti dengan bantalan rol silinder.
